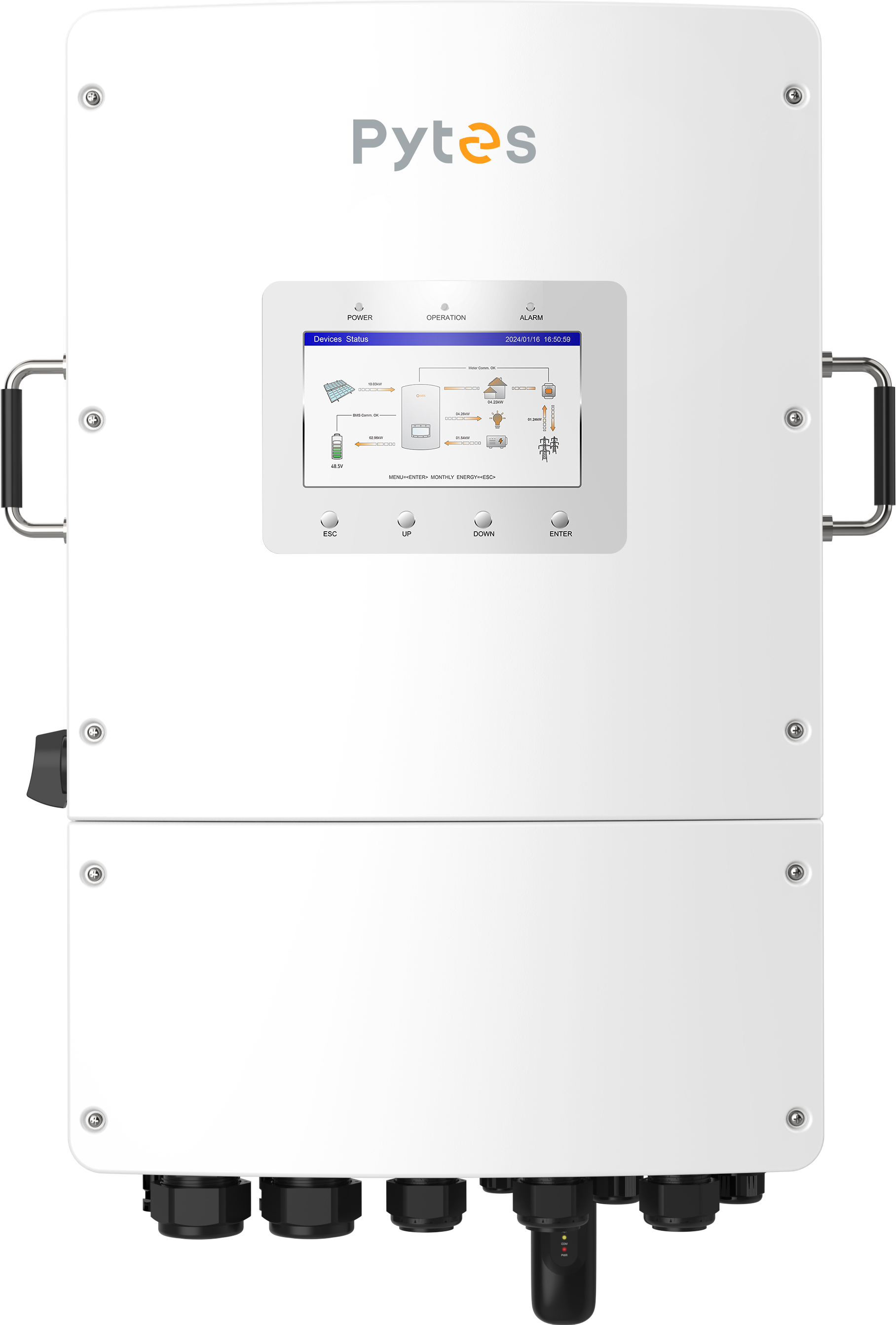

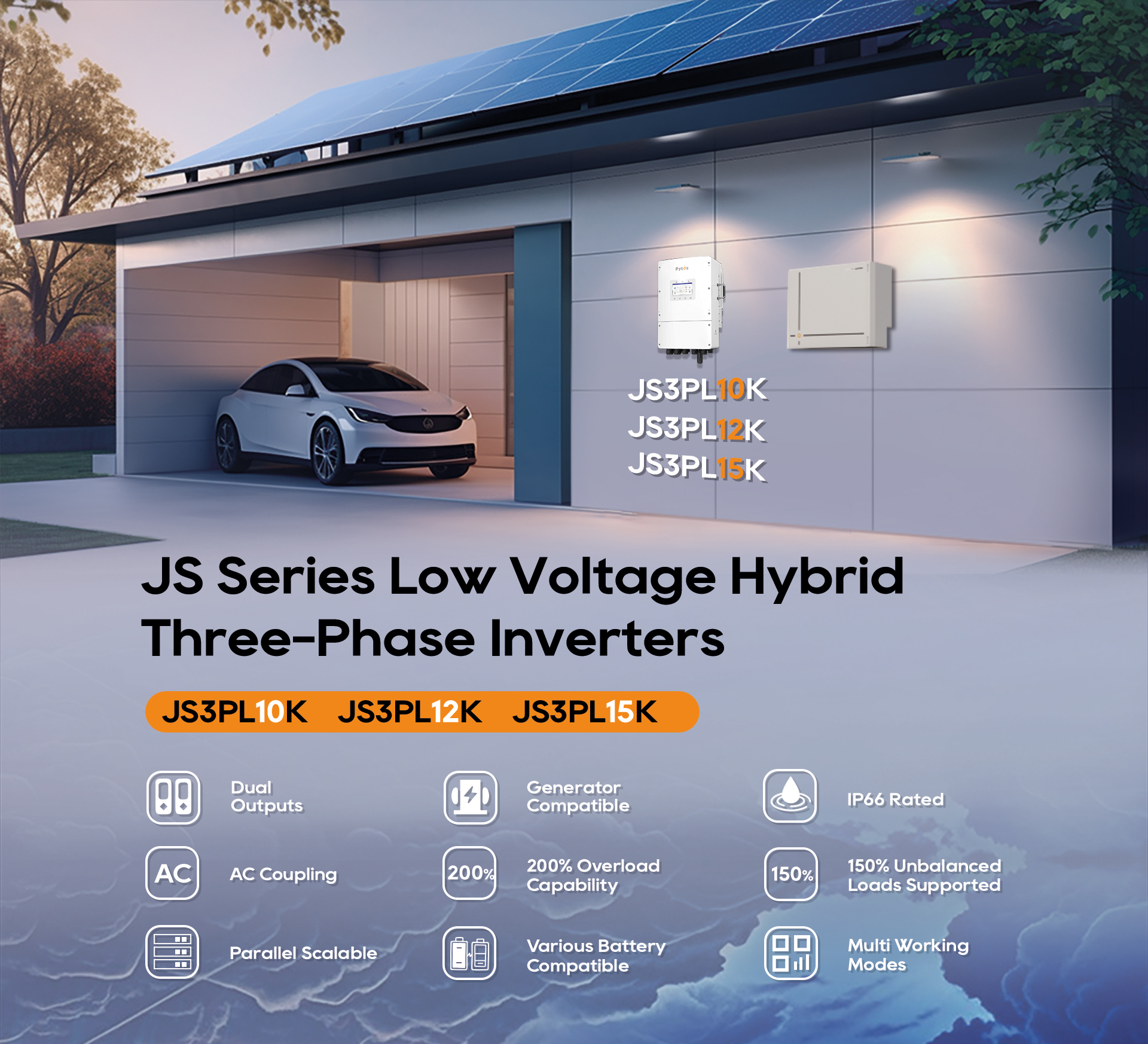

파이테스 JS 시리즈 하이브리드 인버터는 유연하고 복원력이 뛰어난 에너지 저장 시스템을 위해 설계된 강력한 3상 태양광 인버터입니다. 10kW, 12kW, 15kW 모델로 제공되며, 10ms 미만의 원활한 백업 스위칭을 통해 온그리드 및 오프그리드 운영을 모두 지원합니다. 최대 200%의 과부하 용량과 스마트 부하 관리 기능을 갖추고 있어 가정, 소규모 사업장 또는 마이크로그리드에 이상적입니다.

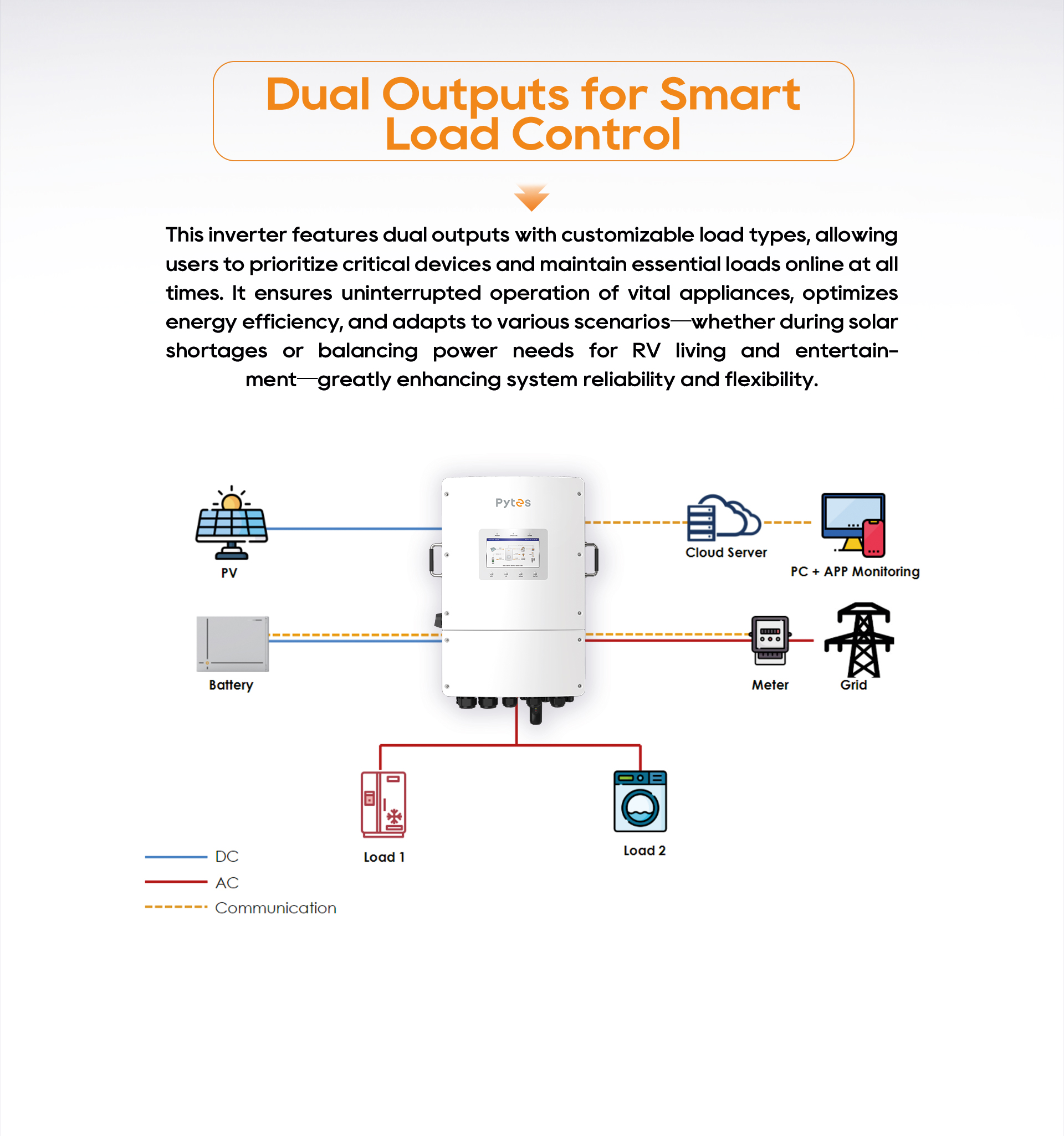

중요한 사용 시나리오와 일반적인 사용 시나리오 모두에 맞게 사용자 정의된 백업 부하를 지원합니다.
다양한 부하 우선순위가 있는 주택에 이상적입니다.
이중 전원(PV + 발전기)을 지원하여 전력망 중단 시 안정적인 백업을 제공합니다.

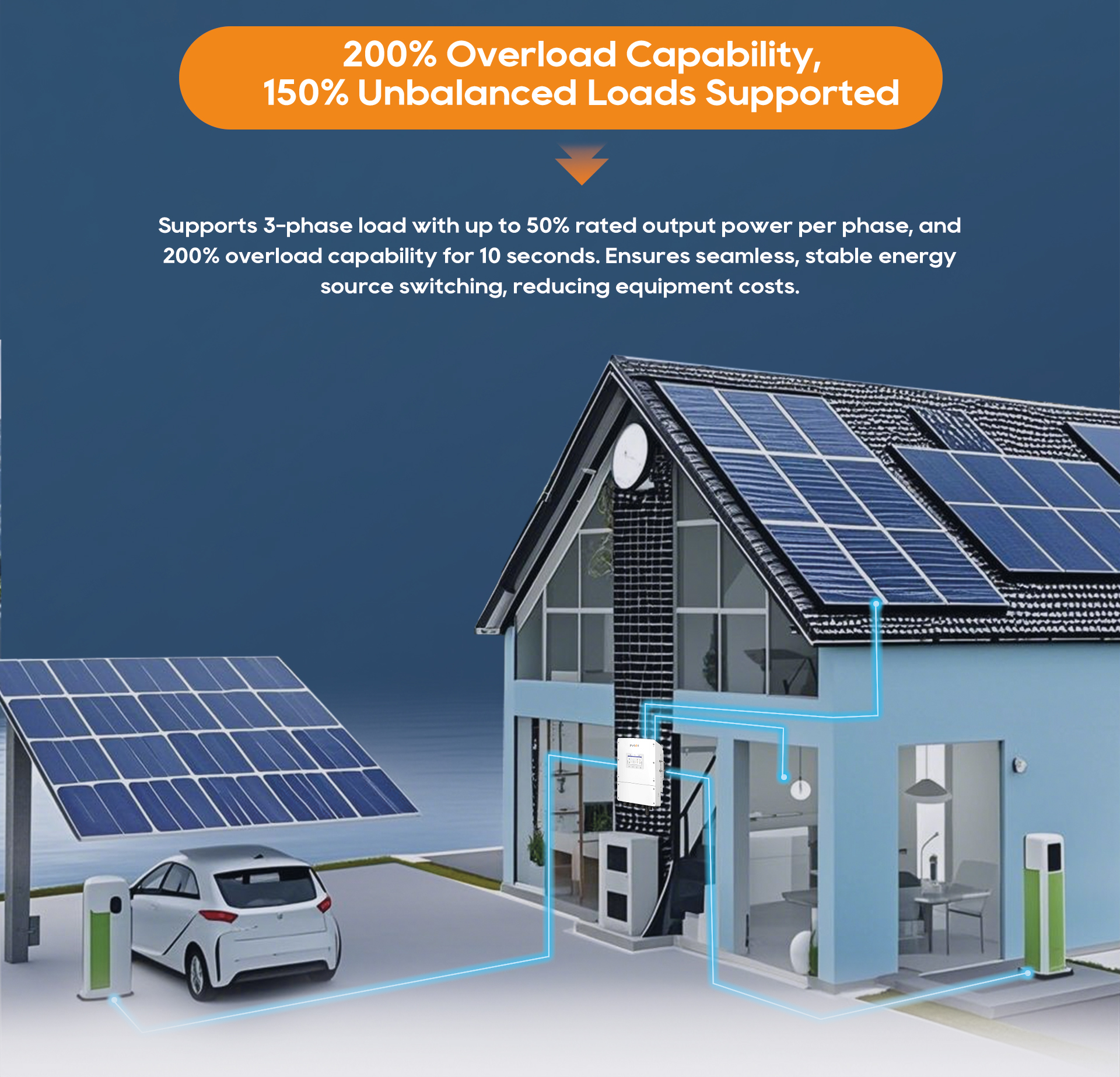

최대 부하 시동(펌프나 압축기 등) 시 안정적인 성능을 보장하며, 10초 동안 정격 전력의 두 배를 공급할 수 있습니다.
실제 응용 분야에서 여러 단계에 걸쳐 유연한 전력 분배를 가능하게 하여 각 단계에 정격 전력의 50%를 허용합니다.
AC 커플링을 사용하여 기존 PV 시스템에 개조 설치 가능 — 하이브리드 시스템으로 업그레이드하는 동시에 기존 투자를 극대화합니다.
여러 대의 인버터를 병렬로 연결하여 마이크로그리드를 형성할 수 있어 빌라, 농장 또는 소규모 공장에 적합합니다.
내구성과 내후성이 뛰어난 디자인으로 -40°C ~ +60°C의 작동 온도를 제공합니다.
혹독한 야외 환경에 적합합니다.
7인치 LCD 디스플레이 + 블루투스 앱. CAN/RS485/이더넷, 옵션 Wi-Fi, 셀룰러, LAN을 지원하여 완벽한 원격 관리를 제공합니다.
모델 | JS3PL10K | JS3PL12K | JS3PL15K |
---|---|---|---|
입력 DC(PV 측) | |||
최대 사용 가능 PV 입력 전력 | 16kW | 19.2kW | 24kW |
최대 입력 전압 | 1000V | ||
정격 전압 | 550V | ||
시동 전압 | 160V | ||
MPPT 전압 범위 | 200~850V | ||
최대 입력 전류 | 20A / 40A | 40A / 40A | |
최대 단락 전류 | 30A / 50A | 50A / 50A | |
MPPT 개수 / 최대 입력 문자열 개수 | 2 / 3 | 2 / 4 | |
배터리 | |||
배터리 유형 | 리튬이온/납산 | ||
배터리 전압 범위 | 40~60V | ||
최대 충전/방전 전류 | 220A | 250A | 290A |
의사소통 | CAN / RS485 | ||
출력 AC(그리드 측) | |||
정격 출력 전력 | 10kW | 12kW | 15kW |
최대 겉보기 출력 전력 | 10kVA | 12kVA | 15kVA |
운영 단계 | 3/N/PE | ||
정격 그리드 전압 | 380V / 400V | ||
정격 그리드 주파수 | 50Hz / 60Hz | ||
정격 그리드 출력 전류 | 15.2A / 14.4A | 18.2A / 17.3A | 22.8A / 21.7A |
최대 출력 전류 | 15.2A / 14.4A | 18.2A / 17.3A | 22.8A / 21.7A |
역률 | > 0.99 (선행 0.8 - 지연 0.8) | ||
THDi | < 3% | ||
입력 AC(그리드 측) | |||
입력 전압 범위 | 323~460V | ||
최대 입력 전류 | 22.8A / 21.7A | 27.3A / 26.0A | 34.2A / 32.5A |
주파수 범위 | 45 - 55Hz / 55 - 65Hz | ||
입력 생성기 | |||
최대 입력 전력 | 10kW | 12kW | 15kW |
최대 입력 전류 | 15.2A | 18.2A | 22.8A |
정격 입력 전압 | 3/N/PE, 380V / 400V | ||
정격 입력 주파수 | 50Hz / 60Hz | ||
출력 AC(백업) | |||
정격 출력 전력 | 10kW | 12kW | 15kW |
최대 겉보기 출력 전력 | 정격 전력의 2배, 10초 | ||
백업 스위치 시간 | < 10ms | ||
정격 출력 전압 | 3/N/PE, 380V / 400V | ||
정격 주파수 | 50Hz / 60Hz | ||
정격 출력 전류 | 15.2A / 14.4A | 18.2A / 17.3A | 22.8A / 21.7A |
최대 연속 출력 전류 | 15.2A | 18.2A | 22.8A |
최대 연속 AC 통과 전류 | 50A | ||
THDv (@선형 부하) | < 3% | ||
능률 | |||
최대 효율 | 97.60% | ||
EU 효율성 | 97.00% | ||
보호 | 안티 아일랜드 현상, 출력 과전류, 단락 회로, DC 역극성, 서지 | ||
일반 데이터 | |||
치수(폭 × 높이 × 깊이) | 430×660×305mm | ||
무게 | 42kg | ||
토폴로지 | 비격리 | ||
작동 주변 온도 | -40 ~ +60°C | ||
침투 방지 | IP66 | ||
소음 방출(일반) | < 65dB(A) | ||
냉각 개념 | 지능형 팬 냉각 | ||
최대 작동 고도 | 4000m | ||
특징 | |||
표시하다 | 7.0인치 LCD 디스플레이 및 블루투스 + 앱 | ||
의사소통 | CAN, RS485, 이더넷, 옵션: Wi-Fi, 셀룰러, LAN |
