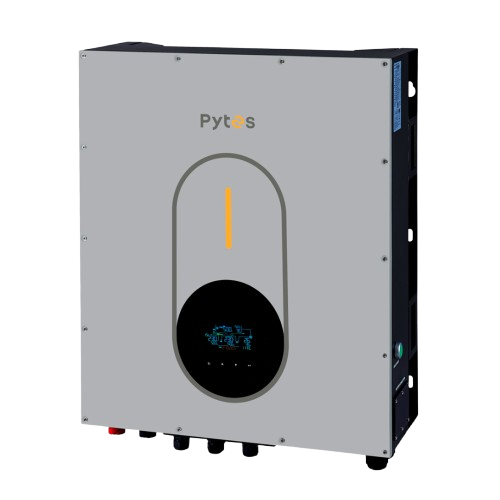

V 시리즈 하이브리드 인버터
V 시리즈 하이브리드 인버터
V 시리즈 하이브리드 인버터
V 시리즈 하이브리드 인버터

V 시리즈 하이브리드 인버터

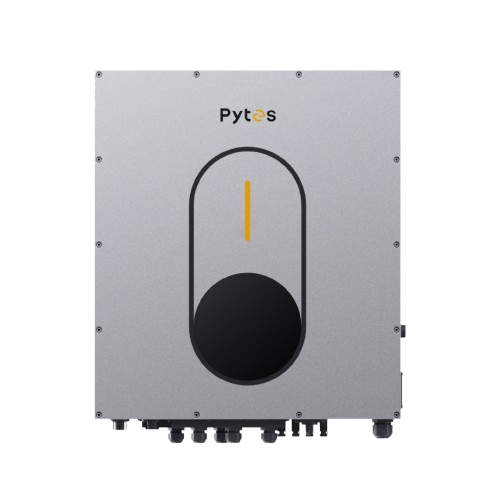

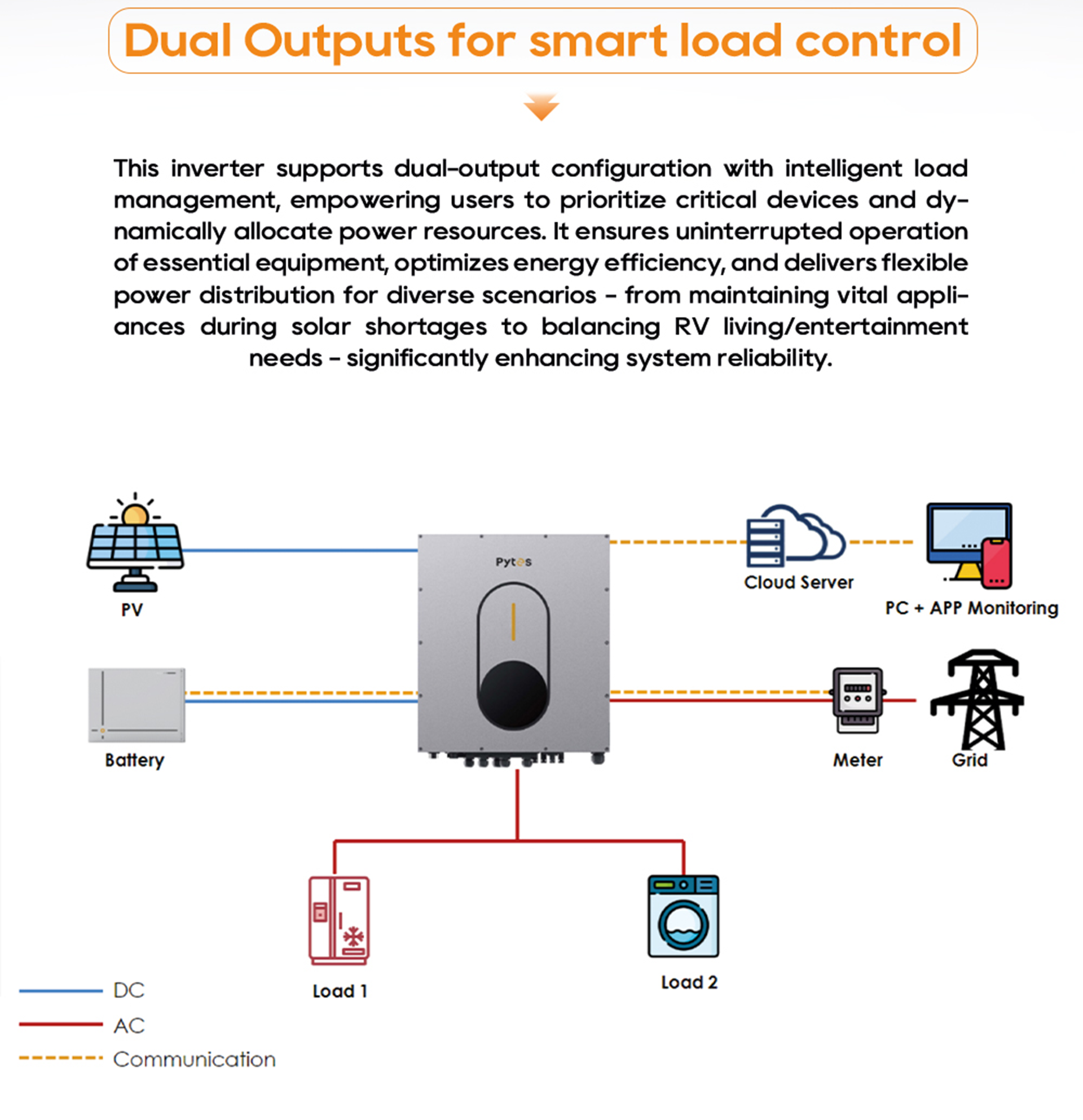

파이테스 V3PL(8-15)K는 가정용 및 소규모 상업용 에너지 저장 시스템의 요구를 충족하도록 설계된 고성능 8-15kW 하이브리드 인버터입니다. IP65 방수 등급, 이중 AC 입력, 스마트 부하 관리 기능을 통해 다양한 조건에서 안정적인 전력 공급을 보장합니다. 내장형 WiFi 모니터링, 확장 가능한 병렬 작동, 그리고 사용자 정의 가능한 충전 설정 기능을 갖춘 이 인버터는 독립형 및 하이브리드 태양광 애플리케이션을 위한 유연하고 안정적이며 미래 지향적인 솔루션입니다.



모델 V3PL8K V3PL10K V3PL12K V3PL15K
정격 전력 8000와트 10000와트 12000와트 15000와트
PV 입력(DC)
최대 DC 전력 12000와트 15000 18000와트 22500와트
공칭 DC 전압 720VDC
최대 DC 전압 900VDC 1000VDC
작동 DC 전압 범위 150VDC ~ 900VDC 300VDC ~ 1000VDC
시동 전압 / 초기 공급 전압 150VDC / 150VDC 320VDC / 350VDC
MPP 전압 범위 / 전부하 MPP 전압 범위 150VDC ~ 850VDC /
400VDC ~ 850VDC 		150VDC ~ 850VDC /
420VDC ~ 850VDC 		150VDC ~ 850VDC /
400VDC ~ 850VDC 		350VDC ~ 950VDC /
348VDC ~ 900VDC
MPP 추적기 수 / 최대 입력 전류 2 /A: 15A, B:15A 2 /A: 18A, B:18A 2 /A: 27A, B:18A 2 / A: 26A, B:26A
그리드 출력(AC)
공칭 출력 전압 230VAC(PN) / 400VAC(PP)
출력 전압 범위 각 위상당 184~265VAC
출력 주파수 범위 47.5 ~ 51.5Hz 또는
59.3~ 60.5Hz
정격 출력 전류 각 위상당 11.6A 각 위상당 14.5A 각 위상당 17.4A 각 위상당 21.7A
돌입 전류/지속 시간 위상당 22A / 20ms
최대 출력 고장 전류/지속 시간 위상당 66A / 1ms
최대 출력 과전류 보호 각 단계당 66A
역률 범위 0.9 리드 – 0.9 래그
AC 입력
AC 시동 전압 각 위상당 120-140VAC
자동 재시작 전압 각 위상당 180VAC
허용 입력 전압 범위 각 위상당 170~290VAC
공칭 주파수 50Hz / 60Hz
AC 입력 전원 8KVA/8KW 10KVA/10KW 12KVA/12KW 15KVA/15KW
최대 AC 입력 전류 40A
돌입 입력 전류 40A/1ms
배터리 모드 출력(AC)
공칭 출력 전압 230VAC(PN) / 400VAC(PP)
출력 주파수 50Hz / 60Hz(자동 감지)
출력 파형 순수 사인파
출력 전력 8KVA/8KW 10KVA/10KW 12KVA/12KW 15KVA/15KW
효율(DC에서 AC로) 93% 91%
배터리 및 충전기(납산/리튬이온)
DC 전압 범위 40~60VDC 40~62VDC
공칭 DC 전압 48VDC
최대 배터리 방전 전류 200A 220A 240A 375A
최대 충전 전류 160A 200A 240A 300A
일반적인
물리적
치수, DXWXH(mm) 247 x 500 x 650
순중량(kg) 50 54 73
인터페이스
통신 포트 RS-232/USB/RS485/CAN/WI-FI
인텔리전트 슬롯 옵션 SNMP, Modbus 카드 사용 가능
환경
보호 계층 나
침투 방지 등급 IP65
습기 0 ~ 100% RH (결로 현상 없음)
작동 온도 -25~60°C(45°C 이상에서 전력 감소)
고도 최대 1000m*
* 고도가 1000m가 넘을 경우 100m마다 전력이 1%씩 감소합니다.
